“派旗纳米| 超疏水技术助力新能源风力发电行业，打造防污自清洁叶片！”-j9九游会登录

作为绿色清洁能源，风力发电已成为近年来发展最快的可再生能源之一。风力叶片却因为寒冷、凝露等客观环境原因，出现结冰、结霜等问题。

叶片结冰原因

叶片前缘附近由于撞击到叶片表面的水滴较多，并在叶片翼型前沿形成水滴绕流，大部分水滴凝结在翼型的下部，很容易冻结成冰。覆冰区域从叶片前缘翼型下沿的迎风面区域开始，大部分覆冰集中在叶片前缘，在轮毂附近的叶片根部位与叶尖到叶片中部近3 米区域的覆冰相对严重，在整个叶片覆冰中该区域内的覆冰层的面积和厚度最大。

叶片结冰危害

1）当风机叶片表面大量积冰时，由于每个叶片上的冰载不同，使机组的不平衡载荷增大，从而降低风机的零部件寿命，对机组造成较大的危害；

2）由于积冰厚度不一，叶片原有的气动外形将发生改变，降低机组的风能利用系数，从而造成发电功率降低，严重时还可造成风电机组无法正常启动；

3）风机上的测风仪结冰后，将无法正常工作，使测量数据不准，影响机组的正常运行和控制；

4）结冰后，如果风机继续运行，抛出的冰层碎块或掉落的大冰块可能会伤害到风机自身及其附近的人或物。

超疏水涂层因其低表面能、超疏水/疏油、防粘等性能解决叶片结冰的难题。

超疏水效果

表面疏水角度165度，疏油角140度。

超疏水抗污自清洁的原理：

1. 超高水滴角
超疏水、超疏油, 165°以上接触角，3°以下滚动角，滴水不沾，最大程度减少灰尘等粘附。

2. 多维仿生结构
水与叶片表面不接触，中间空气垫层影响，灰尘粘附性显著降低。

3.耐候好，重涂性好
专利树脂作为粘结剂，符合现有国标测试标准。可随时重涂补充。

超疏水涂覆工艺：
自行喷涂

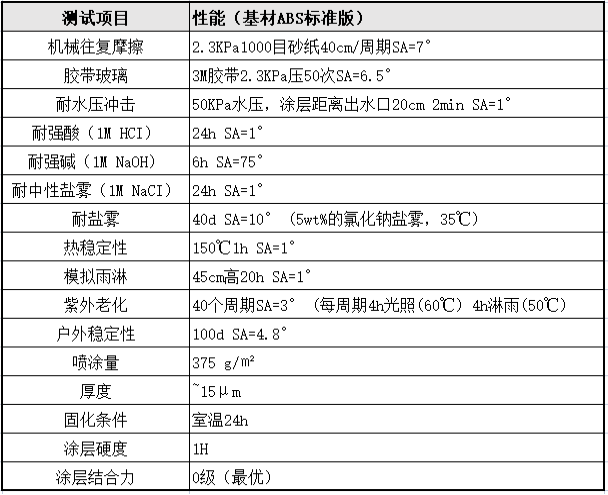

超疏水纳米涂层材料的性能特点

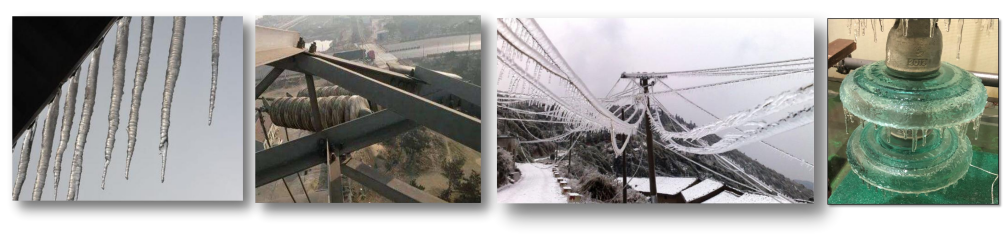

超疏水纳米涂层材料的应用

1. 桥梁、电缆： 防冰凌、防覆冰

2. 雷达/5g基站 天线罩：防雨衰、自洁

3.绝缘子、风电 ：防覆冰、自清洁

4.无人机：防结冰、防结霜
