浸没式电子防护纳米涂层剂替代真空镀膜
厚度:<1μm防潮;1~10μm防水
免屏蔽:fpc排线和插槽等无需特别屏蔽,直接用涂层覆盖
全防护:360°包覆pcba,包括接插件、开关、传感器、天线等

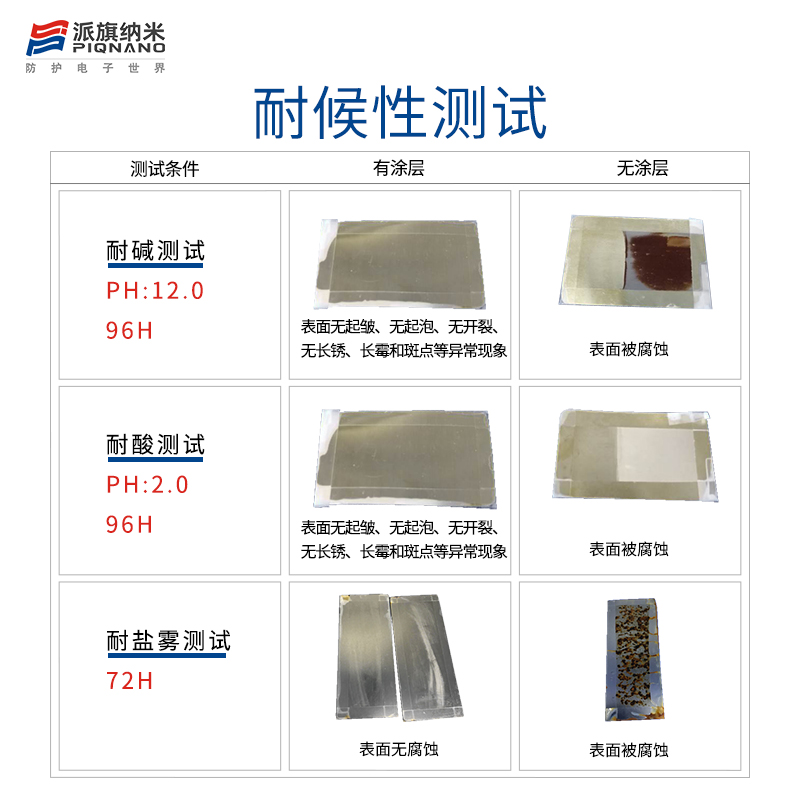

耐化学品:耐强酸、强碱、盐雾侵蚀,耐溶剂等
耐高低温:低温-40℃,不断裂;高温270℃无分解
散热:影响小,可忽略不计
附着力:≥4b gbt9286-1998百格测试性能
使用方便:浸泡3秒,晾干3分钟即可完成
维修便捷:无需除胶,不影响焊接域smt,直接重涂
电子防护纳米涂层剂的定义:
一种特殊类型的纳米涂层,厚度在几百纳米到几微米范围内,主要成分一般是特殊的含氟聚合物,主要用于电子产品的保护和功能增强。
piqnano电子防护纳米涂层剂的详述

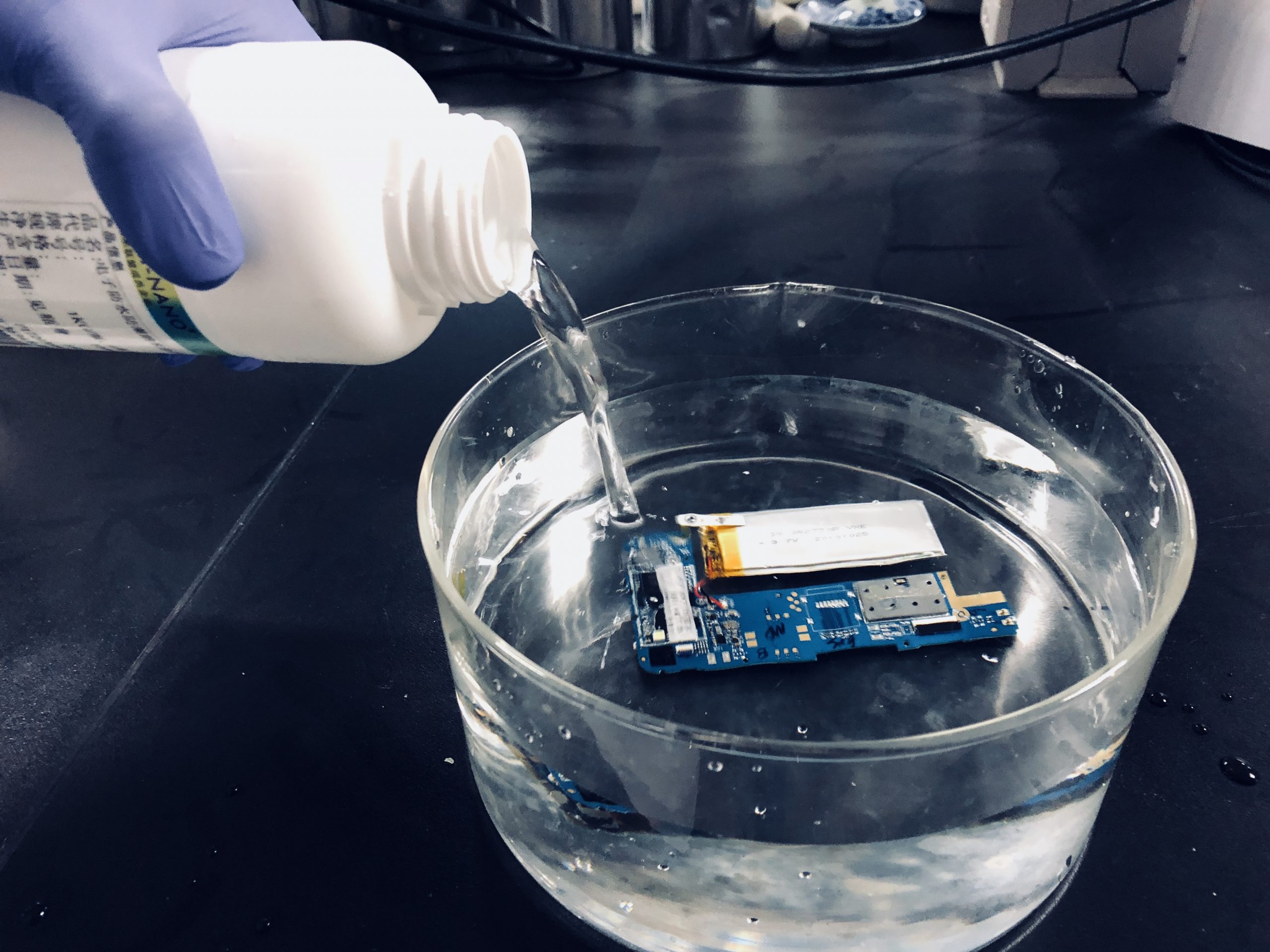

通过piq coating溶液浸泡精密电子元器件、pcba及接插件等3秒,取出晾干3分钟,即可快速固化成厚度为0.1-10um超薄的致密透明涂层。
一般情况可通过ipx6防水等级测试,双85、高低温以及500小时中性盐雾测试,使用便捷,低成本,可实现大规模快速生产、应用,是一种全新的精密电子防护纳米技术应用j9九游会官网的解决方案。
电子防护纳米涂层剂与真空镀膜同为电子三防材料,纳米涂层作为一种高性能、低成本、简便的三防材料,成为消费类电子、智能穿戴、电器、物联硬件、led、新能源等行业标配的防护工艺。
与真空镀膜相比,纳米涂层剂的优势如下:
1、工艺便捷:
使用方便:浸泡3秒,取出晾干3分钟即完成,也可以喷涂、刷涂、旋涂等;相较于真空镀膜需要真空腔体,动辄十几小时,使用操作更便捷;
维修简便:直接重涂;相较于真空镀膜返厂维修,维修操作更快捷;
2、效率高:
效率:20秒浸泡一张led显示屏,1人处理320张25*25cm的显示屏,合计20平方米,仅需2小时;真空镀膜的一炉,耗时时间长,单位时间效率低;
3、成本低:
无需昂贵设备投入:纳米涂层只需要准备浸泡容器、治具等即可在自己工厂操作;相较于真空镀膜必须专业真空镀膜设备,纳米涂层投入小、易实施;
人工投入低:产线工人即可操作,相较于真空镀膜需要专业技术操作,人工成本低;
减少运输投入:使用纳米涂层剂处理,在自己的工厂即可操作;真空镀膜处理,若没有设备,必须外寄代工,运输成本 来回时间成本损耗高;
纳米涂层剂的优异防护性能、便捷工艺、低成本等优势成为真空镀膜优质替代。

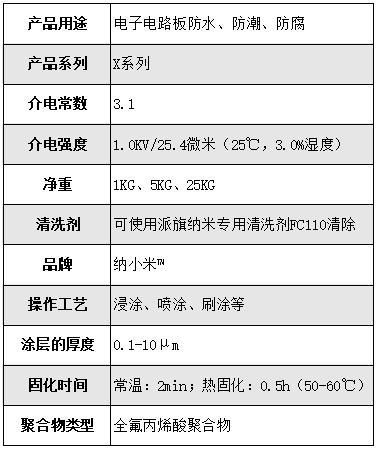

纳米涂层剂的参数:
